Manuel d’installation et d’utilisation de l’E6

Cet appareil peut être utilisé par des adultes et des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, à condition qu’ils aient reçu des instructions ou qu’ils soient surveillés afin d’utiliser l’appareil en toute sécurité et qu’ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants.

L’appareil doit être entretenu et réparé uniquement par des techniciens agréés, dûment formés et certifiés. L’appareil doit être débranché de l’alimentation électrique avant le retrait de tout capot. Il convient de faire preuve d’une extrême prudence lors de toute intervention avec du dioxyde de carbone sous haute pression. La pression de service maximale de 0.4MPa (4 bar) ne doit en aucun cas être dépassée.

L’appareil doit être placé à la verticale sur une surface plane et horizontale.
L’appareil doit être tenu à l’écart de la lumière du soleil, de la chaleur et de l’humidité.
L’appareil ne doit pas être placé dans une voie de circulation ni à un endroit où il pourrait gêner l’accès à une sortie.
L’appareil doit être installé dans un environnement exempt de poussière et de gaz corrosifs ou explosifs.
L’appareil ne convient pas à une installation dans un endroit où un jet d’eau pourrait être utilisé.
L’appareil ne doit pas être installé à un endroit où il risque de geler. Si l’unité semble gelée, elle ne doit pas être mise en marche.
L’appareil n’est pas destiné à un usage industriel intensif ni à des applications continues exigeant un débit élevé au-delà de sa capacité spécifiée.
L’appareil doit être utilisé uniquement pour distribuer de l’eau potable.
L’appareil ne doit être utilisé à aucune autre fin que celle pour laquelle il est prévu.
L’appareil doit être installé avec un dispositif anti-inondation réglé sur « 2 » (John Guest) ou sur l’équivalent de 10 L. Toute installation sans dispositif anti-inondation entraînera l’annulation de la garantie.
L’appareil doit être suffisamment ventilé. Prévoir notamment un espace de 150mm à l’arrière pour assurer un refroidissement adéquat.

AVERTISSEMENT : Veillez à ne pas obstruer les ouvertures de ventilation de l’enceinte de l’appareil ou de la structure encastrée.
AVERTISSEMENT : Lors du positionnement de l’appareil, veillez à ce que le cordon d’alimentation ne soit ni coincé ni endommagé.
AVERTISSEMENT : Ne placez pas plusieurs prises de courant portables ou blocs d’alimentation portables à l’arrière de l’appareil.
AVERTISSEMENT : Une mauvaise manipulation, un déplacement ou une utilisation incorrecte peut accroître le risque de fuite.

L’appareil doit être installé conformément aux exigences applicables des textes suivants :

Les réglementations appropriées en matière de construction, conformément aux Building Regulations (Angleterre et pays de Galles), aux Building Regulations (Écosse) ou aux Building Regulations (Irlande du Nord). Dans les territoires autres que ceux mentionnés, les réglementations locales en vigueur doivent être respectées.
Les règlements sur l’approvisionnement en eau (raccords d’eau) (Angleterre, pays de Galles et Irlande du Nord) ou les règlements sur l’eau en Écosse.

Cet appareil est conçu pour distribuer de l’eau potable dans des environnements commerciaux et professionnels, notamment :

Bureaux et lieux de travail d’entreprise
Usines et espaces de repos du personnel industriel
Hôtels, auberges et autres établissements hôteliers
Bâtiments publics tels que les écoles, les hôpitaux et les installations de loisirs

L’appareil convient à la distribution d’eau potable réfrigérée et/ou chauffée aux employés, visiteurs et clients. Cet appareil peut également être utilisé dans des habitations et des applications similaires, le cas échéant, mais il est principalement destiné à un usage commercial léger. L’appareil est destiné exclusivement à un usage intérieur et doit être installé et utilisé conformément aux instructions fournies dans ce manuel.

Transport en toute sécurité

L’appareil est sensible aux chocs et doit être manipulé avec précaution afin d’éviter tout dommage ou toute casse pendant le transport.
L’appareil doit être maintenu en position verticale et ne doit pas être incliné pendant le transport et/ou le stockage afin d’éviter tout dommage.
L’appareil est sensible à l’humidité et doit être protégé de la pluie et de l’eau.

Message de sécurité R290

Le R290 est un gaz propane de qualité réfrigérante utilisé dans une large gamme d'unités de réfrigération commerciale et de climatisation. Propane de haute pureté, il a un faible impact environnemental et un potentiel de réchauffement global (PRG) nominal, ce qui signifie qu'il ne possède aucune propriété destructrice pour la couche d'ozone. Le R290 est également l'alternative hydrocarbonée préférée par l'Agence de Protection de l'Environnement (EPA), remplaçant des réfrigérants fluorocarbonés plus nocifs comme le R22, le R134a, le R404a et le R502. Les unités utilisant le R290 ne peuvent être entretenues et réparées que par des techniciens autorisés, correctement formés et certifiés.

Déchets d'appareils électriques

En tant que producteur soumis à la réglementation britannique WEEE, Borg and Overström respecte ses obligations de producteur en étant inscrit en tant que membre d'un schéma de conformité WEEE et en détenant un numéro d'enregistrement de producteur WEEE. Ce produit est conçu et fabriqué avec des matériaux pouvant être recyclés et réutilisés. Le symbole signifie que le produit doit être éliminé séparément des déchets ménagers en fin de vie.
Numéro d'enregistrement WEEE du producteur : WEE/KG0136ZT

230V

115V

Options d’eau

Eau froide, pétillante, ambiante et chaude
*Les options d'eau varient selon votre modèle.

Système

Système de refroidissement DryChill®
Technologie de refroidissement rapide hygiénique. Noyau en aluminium massif avec serpentin de refroidissement en acier inoxydable hygiénique.

Hygiène

Totalité
Méthodologie d'hygiène en 5 étapes

Viovandt (optionnel)
Technologie LED UV-C écologique

Technologie

DeepSparkle (modèles sélectionnés uniquement)
Eau pétillante avec une effervescence durable

SensorBeam® (optionnel)
Distribution totalement sans contact

Mode Éco
Technologie d'économie d'énergie

DeepSparkle (modèles sélectionnés uniquement)
Eau pétillante avec une effervescence durable

SensorBeam® (optionnel)
Distribution totalement sans contact

Mode Éco
Technologie d'économie d'énergie

Gaz réfrigérant

Utilise le gaz éco-réfrigérant R290.

Contrôles opérationnels

Panneau tactile capacitif avec protection antimicrobienne.

Hauteur du distributeur

290 mm

11.4"

Dimensions

Plan de travail
L320 x P460 x H420 mm

Sur pied
L320 x P460 x H1340 mm

Plan de travail
L12,6 x P18,1 x H16,5"

Sur pied
L12,6 x P18,1 x H52,8"

Alimentation électrique

230-240V~ AC (50Hz)

110-120V~ CA (60Hz)

Calibre du fusible

10A

Température Fraîche et Pétillante

À partir de 2°C

Capacité Réfrigérée et Pétillante

80L

21 gal US/h

Température élevée

Jusqu'à 98°C

Jusqu'à 190°F

Volume de la cuve chaude

1,5L

0,4 gal US

Capacité du réservoir d’eau chaude

15L/h

3,2 gal US/h

Consommation maximale d'énergie en fonctionnement

Réfrigéré uniquement
0,14 kW à 230 V

Réfrigéré et ambiant
0,14 kW à 230 V

Réfrigéré, ambiant et pétillant
0,22 kW à 230 V

Réfrigéré, ambiant et chaud
1,5 kW à 230 V

Réfrigéré, ambiant, pétillant et chaud
1,6 kW à 230 V

Réfrigéré uniquement
0,18 kW à 110 V

Réfrigéré et ambiant
0,18 kW à 110 V

Réfrigéré, ambiant et pétillant
0,24 kW à 110 V

Réfrigéré, ambiant et chaud
1,01 kW à 110 V

Réfrigéré, ambiant, pétillant et chaud
1,06 kW à 110 V

Courant nominal

Réfrigéré uniquement
1.1A

Réfrigéré et ambiant
1.1A

Réfrigéré, ambiant et pétillant
1.5A

Réfrigéré, ambiant et chaud
6.5A

Réfrigéré, ambiant, pétillant et chaud
7.1A

Réfrigéré uniquement
2A

Réfrigéré et ambiant
2A

Réfrigéré, ambiant et pétillant
2,6A

Réfrigéré, ambiant et chaud
8,5A

Réfrigéré, ambiant, pétillant et chaud
9,2A

Gaz réfrigérant

R290 40g

R290 37g

Poids

Max
23.5kg

Max
51.8lbs

Raccordement de l’arrivée d’eau

3/4" BSP

Température de l’eau à l’entrée

Jusqu'à 25°C

Pression d'eau d'entrée

Min
0,1 MPa (1 bar)

Max
1,0 MPa (10 bar)

Min
14,5 psi (0,1 MPa)

Max
145 psi (1,0 MPa)

Pression de l'eau à la sortie

Régulé en interne à 0,2 MPa (2 bar)

Régulé en interne à 29 psi (0,2 MPa)

Économiseur d'énergie

Le mode Éco s'active après que l'appareil est resté inactif pendant 2 heures, ou laissé dans l'obscurité pendant 6 minutes et demie.

Raccordement au CO₂

Raccord à emboîtement 1/4”

Pression de CO₂

Max
0,4MPa (4 Bar)

Max
58 psi (0,4 MPa)

Température de fonctionnement de la pièce

Min
16°C

Max
32°C

Classe climatique

N

Niveau sonore des émissions

Max
70 dB(A)

Avant d’installer le distributeur E6, vérifiez que les conditions suivantes sont réunies :

Plan de travail

Dégagement minimal de 420 mm.
Espace libre de 150 mm derrière l’appareil.
Prise de courant d’au moins 10 A, accessible avec le câble d’alimentation de 1,8 m/71" fourni. Vérifiez que le circuit répond aux exigences d’alimentation électrique et de charge du modèle.
Arrivée d’eau potable du réseau à moins de 2,0 m/78" de l’appareil, selon le parcours du tuyau de raccordement.
Raccordement à l’évacuation du réseau ou kit d’évacuation. (facultatif)
Trou d’évacuation de 50 mm ; instructions de découpe ci-dessous. (Uniquement si l’égouttage du bac d’égouttage est nécessaire)

Sur pied

Prise de courant d’au moins 10 A, accessible avec le câble d’alimentation de 1,8 m/71" fourni. Vérifiez que le circuit répond aux exigences d’alimentation électrique et de charge du modèle.
Arrivée d’eau potable du réseau à moins de 2,0 m/78" de l’appareil, selon le parcours du tuyau de raccordement.
Raccordement à l’évacuation du réseau ou kit d’évacuation. (facultatif)

For full instructions on preparing for your E6 water dispenser installation, download the pre installation sheet below.

Pre-installation sheet

Kits d'installation et filtres ne sont PAS inclus et sont fournis en tant qu'articles supplémentaires selon les besoins spécifiques de commande.
Achetez maintenant

Contents:
1 x E6 unit
1 x Power cord set
1 x Drip tray and cover
1 x User guide

Identifiez un emplacement approprié pour l'appareil. Il doit être positionné à moins de 2,0 m des connexions de services adaptées. Laissez un espace libre de 15 cm à l'arrière pour la ventilation. Voir le guide de pré-installation ici pour les exigences complètes d'installation avant de procéder à l'installation.

Nous recommandons d'utiliser un kit d'installation, qui comprend tout le nécessaire pour réaliser l'installation.

Un Water Block doit être installé avec chaque unité et réglé sur la position '2'. Si cette consigne n’est pas respectée, la garantie de l’unité concernée sera annulée. Ils sont inclus dans nos kits d’installation.
Acheter des Water Blocks

230V

115V

Eau

Eau potable du réseau
Pression d'entrée de l'eau de 0,1 MPa (1 bar) à 1,0 MPa (10 bar)

Eau potable du réseau
Pression d'entrée de l'eau de 14,5 psi (0,1 MPa) à 145 psi (1,0 MPa)

Température ambiante de fonctionnement de la pièce

Min
16°C

Max
32°C

CO₂

CO₂ de qualité alimentaire (E290) à fournir

Électricité

Alimentation 230 V/50 Hz
10 A - protégée contre les fuites à la terre

Alimentation 120 V/60 Hz
10 A - protégée contre les fuites à la terre (pour les États-Unis et le Canada, l’alimentation doit être protégée par un disjoncteur différentiel de fuite à la terre (GFCI))

Déchets

Raccordement au drain principal, kit d'évacuation Bluetooth ou bac d'égouttement.

You will need:

Installation kit, including water block and filter. Your kit will depend on your requirements and model. See installation kit guide here.
Cordless drill
Hole saw (Countertop units only)
John Guest pipe cutters
Adjustable spanner
Side cutters
Screwdriver
1L measuring jug

The first step of your installation will depend on your water dispenser. If you have a Countertop dispenser, begin with Section 1a. If you have a Floorstanding dispenser, proceed directly to Section 1b.

Countertop E6 water dispenser

To install a countertop E6 water dispenser, follow Section 1a.

Floorstanding E6 water dispenser

To install a floorstanding E6 water dispenser, follow Section 1b.

1

Cette opération doit être effectuée uniquement par du personnel formé.

2

Déterminez l'emplacement de l'appareil. Laissez un espace libre de 150 mm à l'arrière de l'appareil pour la ventilation.

3

Optionnel. Si vous avez besoin d'un évacuation principale ou d'un kit d'évacuation avec alarme Bluetooth, mesurez et marquez 125 mm depuis l'avant et 123 mm depuis le côté de l'unité. À l'aide d'une scie-cloche de 50 mm, percez le trou d'évacuation.

4

À l'aide d'une scie-cloche, percez un trou de 40 mm derrière l'unité pour les connexions nécessaires.

5

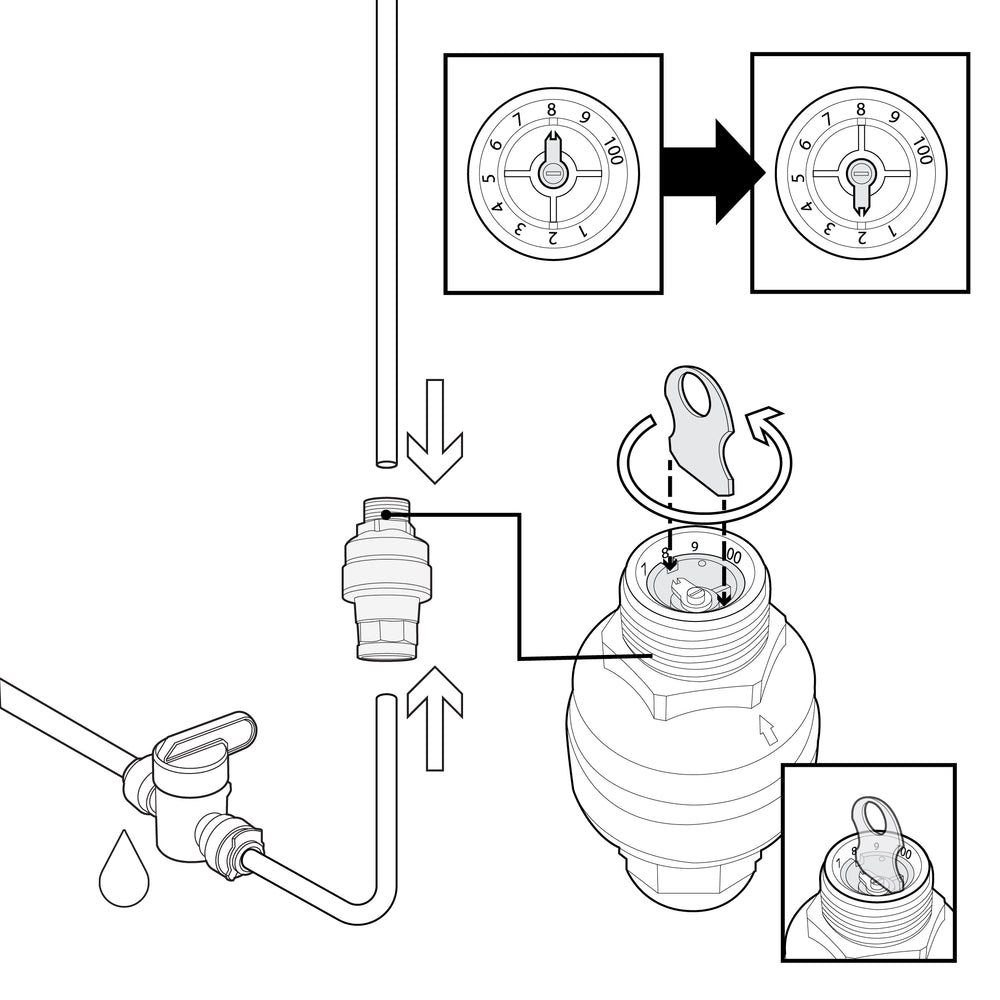

Installez le bloc d’eau. Utilisez la clé fournie pour régler l’indicateur du bloc d’eau sur « 2 ». Ne le laissez pas sur le réglage 8. Si vous ne le faites pas, la garantie de cet appareil sera annulée.
Orientation verticale recommandée, dans la mesure du possible

6

Fixez la tête du filtre dans une position accessible. Assurez-vous qu'il y a suffisamment d'espace en dessous pour installer le filtre.

7

Placez l’appareil sur le plan de travail, parallèlement au bord avant.

8

Si nécessaire, raccordez le raccord d’évacuation des eaux usées au tuyau de drainage en silicone. Installez le bac d’égouttage en l’insérant dans le canal central, puis en l’enfonçant jusqu’à ce qu’il soit en place.

9

Si vous avez un bac de récupération, placez-le dans le placard situé en dessous. Raccordez le tuyau d’évacuation au haut du bac de récupération des eaux usées. Si vous utilisez une évacuation raccordée au réseau, raccordez directement le tuyau d’évacuation à la sortie d’évacuation.

10

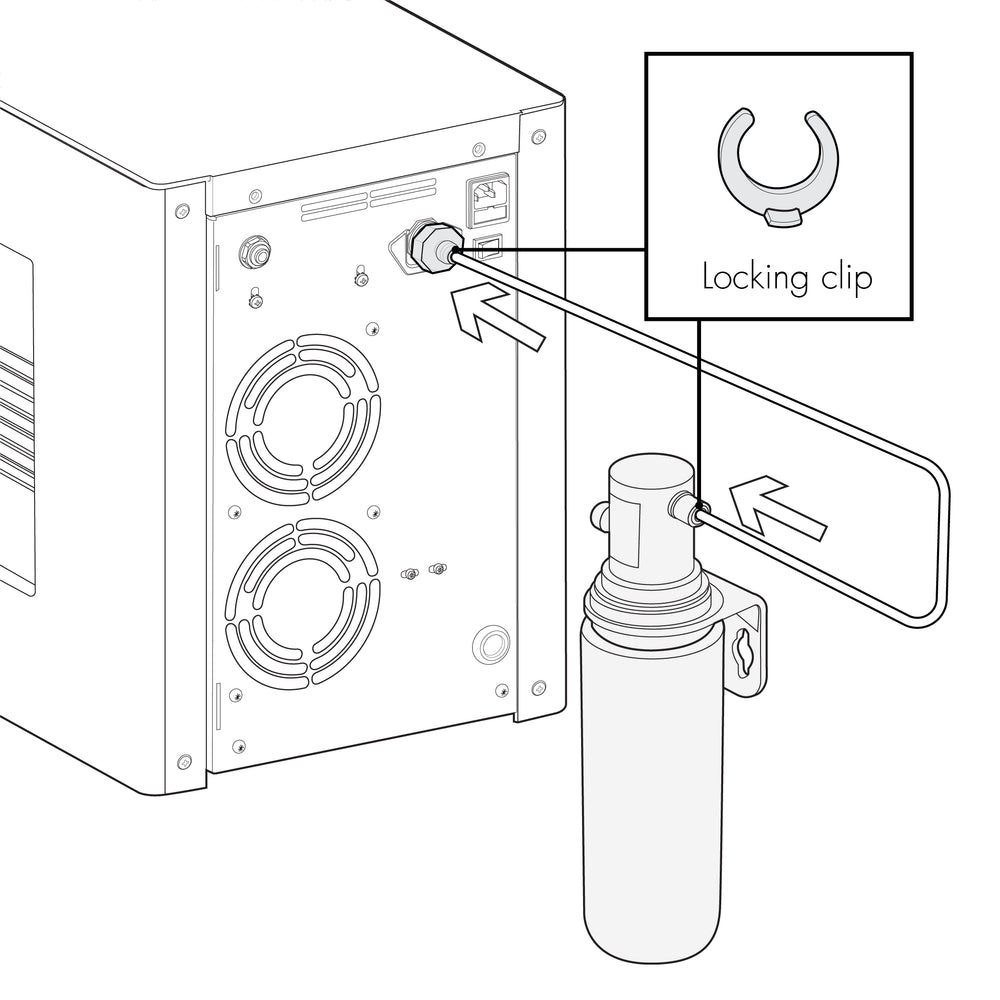

En utilisant un tuyau de 1/4 de pouce, connectez la sortie du filtre à l'appareil en utilisant les raccords à emboîtement.

11

Connectez ensuite l'option d'entrée de la tête de filtre à l'alimentation en eau principale, via le bloc d'eau. Utilisez des clips de verrouillage sur chaque connexion pour plus de sécurité.

12

Si vous avez un modèle pétillant, remplissez la section d’installation du CO2 ci-dessous avant de passer à l’étape suivante.

13

Branchez l’appareil à l’alimentation électrique et mettez-le en marche. À la mise sous tension, l’appareil passe en mode de mise en service.

14

Pour les modèles à eau gazeuse, purgez l’air du carbonateur en appuyant sur le bouton de distribution d’eau gazeuse pendant 10 secondes.

15

Ouvrez l’arrivée d’eau. Pour les appareils sans eau chaude, passez à l’étape 18.

16

Pour les modèles d'eau chaude, appuyez sur l'icône « Déverrouiller » puis maintenez l'icône « Chaud » pour commencer à remplir le réservoir d'eau chaude. Cette opération s'arrêtera automatiquement après 30 secondes. Pour continuer à remplir le réservoir, répétez cette action autant de fois que nécessaire jusqu'à ce que l'eau s'écoule de la sortie.

17

Après avoir fait couler de l’eau par le bec, maintenez l’icône « Déverrouiller » enfoncée pendant 20 secondes, jusqu’à ce que l’appareil émette un bip (dans les 10 minutes suivant sa mise sous tension). L’icône « Déverrouiller » reste alors allumée en continu et l’icône « Eau chaude » clignote lentement. L’appareil est maintenant mis en service et commence à chauffer.

18

Laissez la machine reposer pendant 10 minutes pour que le processus initial de refroidissement/chauffage se termine.

19

Faites couler de l’eau en appuyant sur chaque icône de distribution jusqu’à ce que l’eau s’écoule. Vérifiez que tout fonctionne correctement. Attendez-vous à ce que de l’eau goutte lors de la distribution d’eau chaude jusqu’à ce que le réservoir ait atteint la bonne température et qu’une première distribution ait été effectuée. Cela ne se produira que lors du premier cycle de chauffe à la mise en service initiale.

20

Nous recommandons de procéder à la désinfection de l’appareil avant sa première utilisation. Vous pouvez suivre les instructions ci-dessous. Votre appareil est maintenant prêt à l’emploi.

1

Cette opération doit être effectuée uniquement par du personnel formé.

2

Placez l’appareil bien à plat sur le meuble bas. Fixez-le depuis l’intérieur du meuble bas à l’aide des quatre vis fournies, en les vissant dans les pieds de l’appareil.

3

Placez l’appareil à l’endroit souhaité, idéalement contre un mur et à l’écart des voies de circulation. Laissez un espace de 150 mm à l’arrière de l’appareil pour la ventilation.

4

Vérifiez que l'appareil est de niveau. Ajustez les pieds du meuble de base si nécessaire.

5

Fixez la tête du filtre à un endroit accessible à l’intérieur du meuble bas, à l’aide des trous prépercés. Veillez à laisser suffisamment d’espace en dessous pour installer le filtre.

6

Installez le bloc d’eau. Utilisez la clé fournie pour régler l’indicateur du bloc d’eau sur « 2 ». Ne le laissez pas sur le réglage 8. Si vous ne le faites pas, la garantie de cet appareil sera annulée.
Orientation verticale recommandée, dans la mesure du possible

7

Si nécessaire, raccordez le raccord d’évacuation des eaux usées au tuyau de drainage en silicone. Installez le bac d’égouttage en l’insérant dans le canal central, puis en l’enfonçant jusqu’à ce qu’il soit en place.

8

Si vous disposez d’un bac à déchets, placez-le dans le meuble bas. Raccordez le tuyau d’évacuation à la partie supérieure du bac à eaux usées. Si vous utilisez une évacuation sur réseau, raccordez directement le tuyau d’évacuation à la sortie d’évacuation.

9

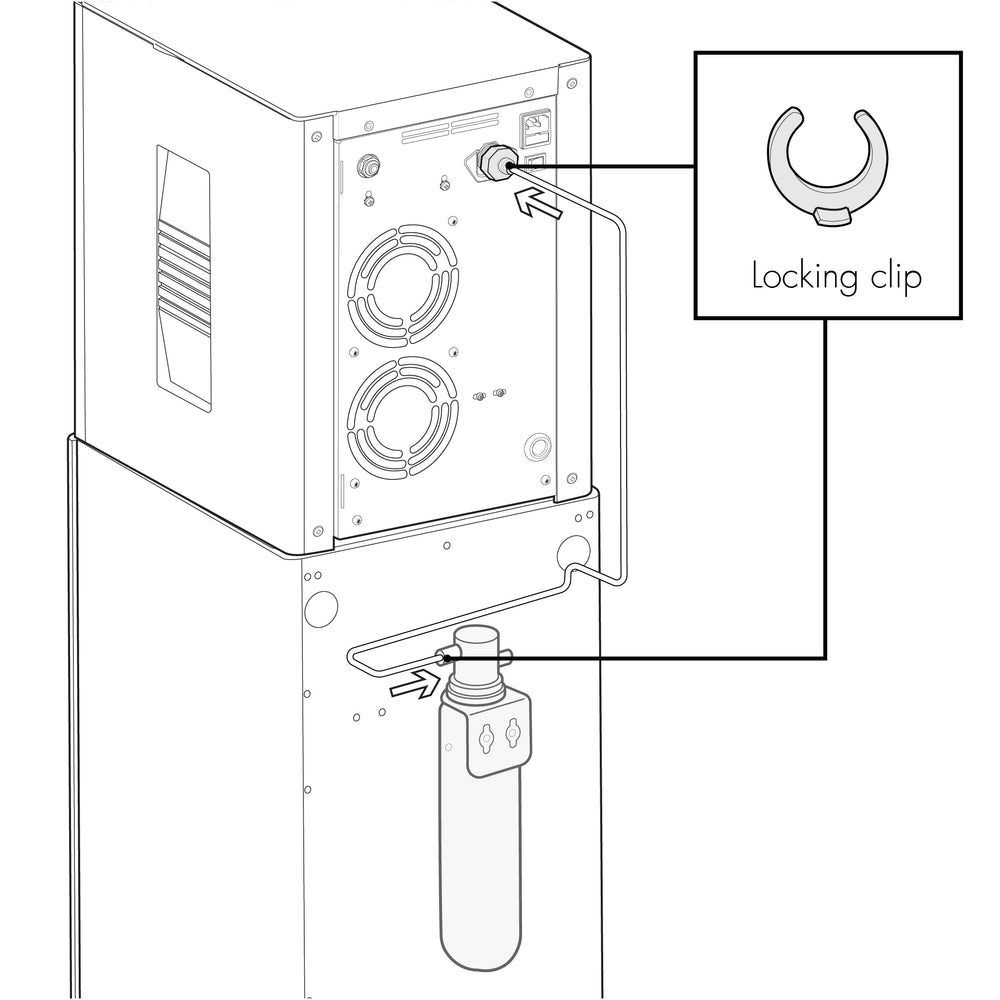

À l’aide d’un tuyau de 1/4 de pouce, reliez la sortie de la tête de filtre à l’appareil à l’aide des raccords enfichables.

10

Connectez ensuite l'option d'entrée de la tête de filtre à l'alimentation en eau principale, via le bloc d'eau. Utilisez des clips de verrouillage sur chaque connexion pour plus de sécurité.

11

Si vous avez un modèle pétillant, remplissez la section d’installation du CO2 ci-dessous avant de passer à l’étape suivante.

12

Branchez l’appareil à l’alimentation électrique et mettez-le en marche. À la mise sous tension, l’appareil passe en mode de mise en service.

13

Pour les modèles à eau gazeuse, purgez l’air du carbonateur en appuyant sur le bouton de distribution d’eau gazeuse pendant 10 secondes.

14

Ouvrez l’arrivée d’eau. Pour les appareils qui ne chauffent pas l’eau, passez à l’étape 17.

15

Pour les modèles d'eau chaude, appuyez sur l'icône « Déverrouiller » puis maintenez l'icône « Chaud » pour commencer à remplir le réservoir d'eau chaude. Cette opération s'arrêtera automatiquement après 30 secondes. Pour continuer à remplir le réservoir, répétez cette action autant de fois que nécessaire jusqu'à ce que l'eau s'écoule de la sortie.

16

Après avoir fait couler de l’eau par le bec, maintenez l’icône « Déverrouiller » enfoncée pendant 20 secondes, jusqu’à ce que l’appareil émette un bip (dans les 10 minutes suivant sa mise sous tension). L’icône « Déverrouiller » reste alors allumée en continu et l’icône « Eau chaude » clignote lentement. L’appareil est maintenant mis en service et commence à chauffer.

17

Laissez la machine reposer pendant 10 minutes pour que le processus initial de refroidissement/chauffage se termine.

18

Faites couler de l’eau en appuyant sur chaque icône de distribution jusqu’à ce que l’eau s’écoule. Vérifiez que tout fonctionne correctement. Attendez-vous à ce que de l’eau goutte lors de la distribution d’eau chaude jusqu’à ce que le réservoir ait atteint la bonne température et qu’une première distribution ait été effectuée. Cela ne se produira que lors du premier cycle de chauffe à la mise en service initiale.

19

Nous recommandons de procéder à la désinfection de l’appareil avant sa première utilisation. Vous pouvez suivre les instructions ci-dessous. Votre appareil est maintenant prêt à l’emploi.

1

Cette opération doit être effectuée uniquement par du personnel formé.

2

Déballez le régulateur de CO2 et fixez le raccord coudé à la sortie du robinet.

3

Make sure the regulator is off by twisting the top knob anti-clockwise before attaching to the CO2 bottle. Do not overtwist.

4

Fixez le régulateur à la bouteille de CO2 jetable, en veillant à ce que la petite soupape de décharge de pression sur la tige soit orientée à l'opposé de vous et des autres. Serrez à la main de manière sécurisée.

5

Raccordez la bouteille de CO2 assemblée et le détendeur à l’arrivée de CO2 à l’aide d’un tuyau de ¼”. Utilisez des clips de verrouillage sur chaque raccord pour assurer la sécurité.

6

Placez le cylindre en position verticale dans un endroit approprié.

7

Réglez la pression de CO₂ sur le manomètre en tournant manuellement le bouton supérieur jusqu'à ce que le manomètre indique 3,5 - 4 bars (58 PSI). Ne dépassez pas une pression de 4 bars.

Modèle présenté avec options d'eau froide, pétillante, ambiante et chaude. D'autres modèles peuvent varier.

Mode Éco : Le Mode Éco s'activera en cas d'inactivité de distribution ou de faible luminosité, identifié par le symbole Mode Éco allumé.

Icône d'eau fraîche et pétillante clignotante : L'appareil est en train de refroidir.

Icône d'eau chaude clignotante : Le réservoir d'eau chaude chauffe.

Symbole d'avertissement : Le « triangle d'avertissement » s'allumera et clignotera en cas de panne.

Icône de déverrouillage éteinte : Eau chaude indisponible, température inférieure à 80°C

Pour distribuer de l'eau, appuyez sur le bouton de l'option d'eau souhaitée et maintenez-le enfoncé. Relâchez pour arrêter la distribution.
Pour l'eau chaude, appuyez et relâchez le bouton de déverrouillage, puis appuyez immédiatement et maintenez le bouton d'eau chaude.

Pour distribuer de l'eau, appuyez sur le bouton de l'option d'eau souhaitée et maintenez-le enfoncé. Relâchez pour arrêter la distribution.

Pour distribuer en utilisant la fonction de distribution mesurée, appuyez sur l'une des icônes de distribution mesurée, puis appuyez sur l'icône d'eau froide ou pétillante. Vous avez environ 2 secondes pour sélectionner eau froide ou pétillante après avoir touché l'icône mesurée.

Pour réinitialiser/définir la quantité mesurée :

Appuyez et maintenez l'icône de distribution mesurée moitié ou pleine pendant environ 20 secondes jusqu'à ce que vous entendiez un long bip sonore. L'icône clignotera alors pour indiquer que vous configurez cette option de distribution.

Appuyez et maintenez l'icône d'eau froide jusqu'à ce que la quantité désirée soit distribuée. Note : L'icône mesurée continuera de clignoter pendant cette distribution.

Un double bip confirmera que cette mesure est enregistrée en mémoire et distribuera la même quantité d'eau froide ou pétillante. Si la quantité distribuée est incorrecte, recommencez.

Réinitialiser aux paramètres d'usine :

Les valeurs par défaut sont réglées à 350 ml et 700 ml. Pour restaurer les paramètres par défaut, appuyez 12 fois sur l'icône d'eau froide et maintenez la pression lors de la 12e fois. Vous entendrez 2 bips, attendez 2 secondes et l'appareil se réinitialisera.

Le produit est livré de l'usine en état propre, mais nous recommandons d'effectuer une procédure de désinfection lors de l'installation, conformément aux instructions de désinfection ci-dessous. Nous recommandons de répéter la désinfection tous les 6 mois.

Le non-respect de l'utilisation des matériaux et des procédés de désinfection approuvés et/ou recommandés par Borg & Overström pourrait annuler votre garantie.
Contactez-nous pour plus d'informations

You will need

Measuring jug
Protective gloves
Hydrogen Peroxide (H202 3%) food safe sanitising solution
Service filter cartridge
Sanitising wipes
Water filter

1

Cette opération doit être effectuée uniquement par du personnel formé.

2

Une procédure de désinfection est recommandée tous les 6 mois.

3

Coupez l'arrivée d'eau principale.

4

Appuyez brièvement sur le bouton de distribution d’eau réfrigérée pour relâcher la pression d’eau interne de l’appareil.

5

Retirez le filtre existant.

6

Utilisez du gel pour les mains et mettez des gants de protection.

7

Ajoutez 25 ml (environ 1 fl oz US) de solution désinfectante de peroxyde d'hydrogène (H2O2 3 %) dans une cartouche de filtre de service propre et vide.

8

Connectez-vous à la tête de filtre.

9

Ouvrez l'arrivée d'eau et laissez la cartouche du filtre de service se remplir.

10

Distribuez de l'eau en utilisant le bouton d'eau froide. Répétez avec les boutons d'eau pétillante et d'eau ambiante.

11

Laissez la solution agir à l’intérieur de l’appareil pendant au moins 5 minutes pour assurer la désinfection, tout en nettoyant soigneusement l’extérieur du distributeur. Éteignez le distributeur pour pouvoir nettoyer le panneau de commande.

12

Faites particulièrement attention au robinet de distribution et aux boutons-poussoirs. Pour cela, utilisez un désinfectant externe et des lingettes désinfectantes.

13

Nettoyez le bac d'égouttement. Si un système de débordement des déchets est installé, videz-le et rincez-le avec une petite quantité de liquide désinfectant si nécessaire.

14

Essuyez les marques cosmétiques si nécessaire. Pour cela, nous recommandons d'utiliser de l'eau tiède savonneuse.

15

Reconnectez l'alimentation et allumez le distributeur.

16

Une fois le nettoyage externe terminé, faites passer 10 L (environ 4 1/4 pintes US) d'eau à travers chaque option de distribution (Froid, Pétillant, Ambiant).

17

Coupez l'eau et appuyez brièvement sur le bouton de distribution d'eau froide pour libérer la pression interne de l'eau dans la machine.

18

Supprimez le filtre de service. Conservez le filtre de service pour une réutilisation.

19

Installez un nouveau filtre et ouvrez l'arrivée d'eau.

20

Rincez d'abord le nouveau filtre à l'eau usée en utilisant le bouton refroidi jusqu'à ce que 5 L (environ 2 pintes US) d'eau aient été évacués. Répétez cette opération pour toutes les options de distribution. Votre distributeur est maintenant prêt à être utilisé.

Les finitions nécessitent généralement peu d’entretien et conservent leur aspect avec un minimum d’efforts. Toutefois, un nettoyage et un entretien réguliers garantiront leur longévité et leur aspect esthétique.

La lentille de l’appareil doit être nettoyée au moins une fois par semaine avec un produit nettoyant pour écran. Veillez à éteindre l’appareil pendant le nettoyage.

Pour un résultat optimal, polissez le distributeur avec un chiffon doux et propre dès que des traces de saleté ou des taches apparaissent. Il est recommandé de le nettoyer chaque semaine avec un chiffon humide et de l’eau savonneuse douce afin de préserver son éclat et d’éliminer les traces de doigts. Séchez-le et polissez-le avec un chiffon doux.

AVERTISSEMENT : Une utilisation inappropriée de produits nettoyants et de stérilisants, ou l’exposition à des produits chimiques puissants, peut entraîner de la corrosion, des taches et une décoloration. Évitez les produits abrasifs ou agressifs qui risquent d’endommager la finition.

Veuillez noter que la contamination de la surface et l’environnement environnant peuvent accélérer l’apparition de taches et la décoloration, par exemple dans les milieux marins où le sel est présent ou dans les endroits très humides.

Mode de mise en service

Maintenez l'icône de déverrouillage pendant 20 secondes pour la mise hors service et la mise en service.

Mode Éco

Appuyez sept fois sur l'icône de l'eau froide et maintenez la pression lors de la septième fois. Deux bips indiquent que c'est activé et un bip indique que c'est désactivé.

Kit de déchets Bluetooth

Appuyez cinq fois sur l'icône refroidie et maintenez la pression sur la cinquième. Deux bips indiquent que c'est activé et un bip indique que c'est désactivé.

Amélioration anti-goutte pour eau pétillante

Retirez le fil de liaison rouge, puis touchez l'icône scintillante 10 fois en maintenant au 10e tapotement. 1 bip indique 0 seconde, 2 bips indiquent 0,5 seconde, 3 bips indiquent 1 seconde, et 4 bips indiquent 1,5 seconde.

Contrôle de distribution de récupération d'eau chaude

Lorsque la température de l'eau chaude descend en dessous de 80°C, l'icône de déverrouillage ne s'illuminera plus, empêchant la distribution d'eau chaude. Pour désactiver cette fonction, touchez l'icône ambiante 10 fois en maintenant la pression sur la 10e. Un long bip indique que la fonction est désactivée, deux bips indiquent qu'elle est activée.

Sélection de la température de l'eau chaude

Pour régler la température de l'eau chaude distribuée, appuyez longuement sur l'icône chaude pendant 10 secondes jusqu'à ce que l'icône de déverrouillage commence à clignoter et que le voyant rouge d'alerte s'allume. 1 bip indique 92°C/184°F, 2 bips indiquent 94°C/186°F, et 3 bips indiquent 96°C/188°F.

These functions are only adjustable within 10 minutes from start-up. To adjust the hot water recover dispense control or the hot water temperature selection, you must be in commissioning mode.

NOTE: Sparkling water flow rate factory setting = 1.8L (0.4 Gal) per minute MAX. This may need adjusting depending on inlet pressure. To do so follow below steps:

1

Retirez les 2 vis maintenant la plaque supérieure et faites-la glisser pour l'enlever.

2

Retirez les vis du panneau latéral droit. Deux vis se trouvent à l'arrière et une sur le dessus. Ensuite, faites glisser le panneau vers l'arrière pour accéder au régulateur de débit.

3

Placez le régulateur de débit vers l'avant de l'unité.

4

Pour augmenter le débit pétillant, tournez le bouchon dans le sens inverse des aiguilles d'une montre tout en tenant le bas du régulateur de débit avec l'autre main.

5

Pour diminuer le débit de pétillement, tournez le bouchon dans le sens des aiguilles d'une montre tout en tenant le bas du régulateur de débit avec l'autre main. Après chaque réglage, le débit doit être chronométré pour atteindre un débit acceptable et/ou un écoulement pétillant ininterrompu.

6

Une fois le débit correct atteint, placez les panneaux latéral et supérieur sur l'unité en les glissant en place, puis remettez les vis.

Sparkling models only

Défaut/Problème

Cause possible

Action suggérée

Pas de distribution d’eau

Alimentation coupée (icônes sur le panneau tactile éteintes)

Vérifiez que l'alimentation est correctement installée et allumée.

Eau isolée de l'unité

Vérifiez que l'arrivée d'eau est ouverte.

Pas d'eau de l'option chaude

Pour distribuer de l'eau chaude, appuyez d'abord sur le symbole de verrouillage, puis sur le bouton chaud peu après.
Lors de l'installation, le système doit être purgé, il semble donc qu'aucune eau ne sorte jusqu'à ce que le réservoir d'eau chaude soit plein.

Eau isolée de l’unité

Vérifiez que l'arrivée d'eau est ouverte.

Distributeur en mode de mise en service

Assurez-vous que le réservoir d'eau chaude est plein en appuyant sur le bouton chaud jusqu'à ce que l'eau commence à s'écouler. Ensuite, sortez l'appareil du mode de mise en service.

Icône de verrouillage non activée

Pour distribuer de l'eau chaude, appuyez d'abord sur le symbole de verrouillage, puis sur le bouton chaud peu après.

Réservoir refroidi congelé

Laissez l'appareil décongeler et inspectez-le soigneusement pour vous assurer qu'il n'est pas endommagé. Aucune fuite d'eau ne doit toucher l'interrupteur principal ou le connecteur d'entrée secteur.

Pas d’eau pétillante

Pas de pression CO2

Vérifiez la bouteille de CO2, le détendeur et le clapet anti-retour. La pression d’alimentation doit être de 4 bar (58 psi) ; remplacez-les si nécessaire.

Le réservoir du carbonateur ne se remplit pas

Vérifiez la sonde du carbonateur pour un éventuel court-circuit à la terre.
Vérifiez le délai d'attente de la pompe, coupez puis remettez l'alimentation, puis purgez le carbonateur.

Carbonatation de mauvaise qualité

Pression de CO2 incorrecte

Vérifiez la bouteille de CO2, le détendeur et le clapet anti-retour. La pression d’alimentation doit être de 4 bar (58 psi) ; remplacez-les si nécessaire.

Air dans le réservoir du carbonateur

Purger le réservoir du carbonateur. Suivez les instructions ci-dessous.

Résidu dans le réservoir du carbonateur

Après une utilisation prolongée, un film de surface peut se former à l'intérieur du réservoir du carbonateur. Reportez-vous aux instructions de nettoyage et de désinfection.

Boissons non réfrigérées

Flux d'air de refroidissement insuffisant autour du ProCore®

Vérifiez que le condenseur n'est pas bloqué. Vérifiez que les ventilateurs de refroidissement fonctionnent.
Assurez-vous que les exigences de ventilation ont été respectées.

Compresseur en panne

Vérifiez l’alimentation électrique du compresseur (tension secteur).
Vérifiez que la sonde NTC n’est pas défectueuse.
Vérifiez que la sonde NTC du DryBlock est connectée aux deux extrémités.
Vérifiez la tension aux connexions du compresseur.
Vérifiez si le système surchauffe. Laissez l’appareil refroidir et vérifiez qu’aucun obstacle ne bloque la circulation de l’air. Une fois l’appareil refroidi, le système de refroidissement redémarrera. Si le problème persiste, contactez le support technique.

Panne du refroidisseur

Si le compresseur et le ventilateur fonctionnent mais qu'il n'y a pas de refroidissement, contactez le support technique.

Eau au fond de l’appareil

Raccord d'eau à ajustement lâche

Contactez votre distributeur.

Tous les symboles ne s'affichent pas sur le panneau de contrôle

Solénoïde non connecté ou enroulement interne endommagé

Vérifiez la connexion du câblage au solénoïde et mesurez la résistance du solénoïde.

La température de l'eau chaude n'est pas assez élevée

Milieu du cycle de chauffage

Si l'icône chaude clignote, cela signifie que l'appareil n'est pas à la bonne température. Attendez que la lumière soit fixe.

Sonde de température chaude endommagée

Vérifiez la sonde de température du réservoir chaud et remplacez-la si nécessaire

Demande en eau trop élevée

Voir la fiche technique du produit.

Élément chauffant ne fonctionne pas

Vérifiez et remplacez le réservoir d’eau chaude si nécessaire.

Eau qui coule de la sortie

Surchauffe

Assurez-vous que la sonde de température est correctement installée et non endommagée.

Distribution continue ou incorrecte

Excès d'eau sur la lentille du panneau de contrôle

Assurez-vous de garder l'objectif propre et exempt de liquides.

Objectif HMI mal positionné sur le panneau de contrôle

Contacter le support technique ici.

Mauvais écoulement laminaire ou éclaboussures à la sortie

Dépôt de calcaire obstruant la sortie

Remplacer l'ensemble de la prise.

In the event of the warning triangle flashing please see the sequences below for diagnostics.

Capteur de fuite interne
Eau à l'intérieur de la machine. Raccordement d'eau desserré.

Surchauffe interne déclenchée
Surchauffe due à une installation incorrecte de la ventilation.

Délai d’attente maximal du compresseur
Le compresseur ne parvient pas à atteindre la température de consigne.
Manque de gaz réfrigérant, fuite,
utilisation excessive, température de l’eau d’arrivée trop élevée.

Délai d'attente de la pompe
La pompe à eau pétillante ne remplit pas correctement le carbonateur.
Aucune alimentation en eau vers l'appareil, la pompe à eau pétillante est défaillante.

Chaudière ne chauffe pas correctement
Eau chaude non distribuée. Défaillance de l'élément.

Kit de déchets plein
Réservoir de débordement des déchets vide.

Séchage à sec de la chaudière
Le réservoir chaud fonctionne sans eau.
Éteignez-le et mettez en service le réservoir chaud correctement.

1

Coupez l'alimentation en eau.

2

Appuyez et maintenez le bouton de distribution d'eau pétillante jusqu'à ce que toute l'eau soit expulsée et que seul le gaz CO2 soit libéré.

3

Le réservoir est vide d'eau pétillante lorsque seul le CO2 est libéré et qu'aucune eau n'est émise.

4

Veillez à relâcher le bouton de l'eau pétillante et faites attention à ne pas libérer une quantité excessive de gaz CO2, car cela pourrait endommager le réservoir.

If you are decommissioning a unit, or descaling the hot tank you must first drain the hot tank.
To do so proceed with the following steps:

1

Assurez-vous que l'appareil est remis en mode mise en service avant de continuer. Commencez par éteindre puis rallumer l'appareil.

2

Maintenez ensuite l’icône de verrouillage enfoncée pendant 20 secondes pour passer l’appareil en mode de mise en service et désactiver le réservoir d’eau chaude.

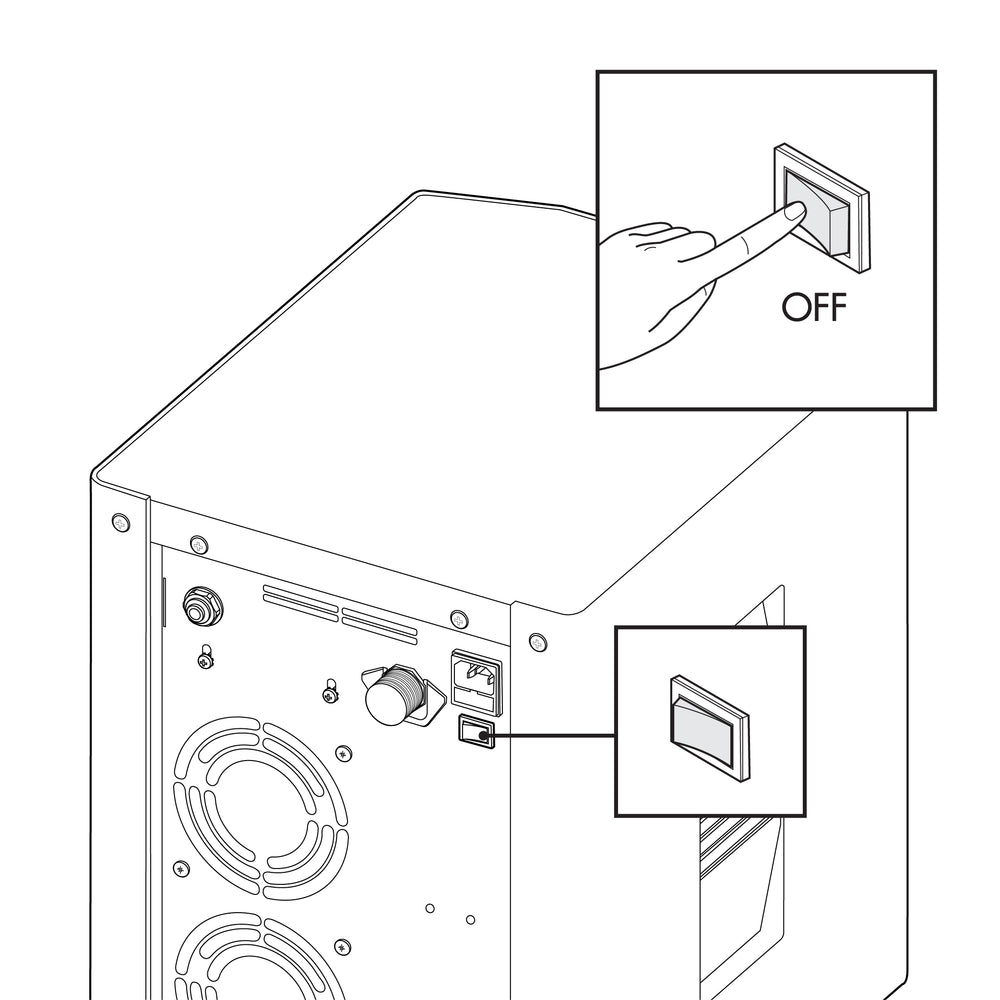

3

Éteignez l’appareil.

4

Retirez les 2 vis maintenant la plaque supérieure et faites-la glisser pour l'enlever.

5

Retirez la vis qui maintient le panneau latéral gauche en place, puis faites-le glisser et mettez-le de côté.

6

Localisez le tuyau de vidange juste en dessous du réservoir d'eau chaude vers l'avant de l'appareil.

7

Préparez un pichet. Retirez le bouchon du tuyau et laissez l'eau s'écouler dans le pichet.

8

Une fois que le réservoir est complètement vidé, assurez-vous que le bouchon est bien remis en place.

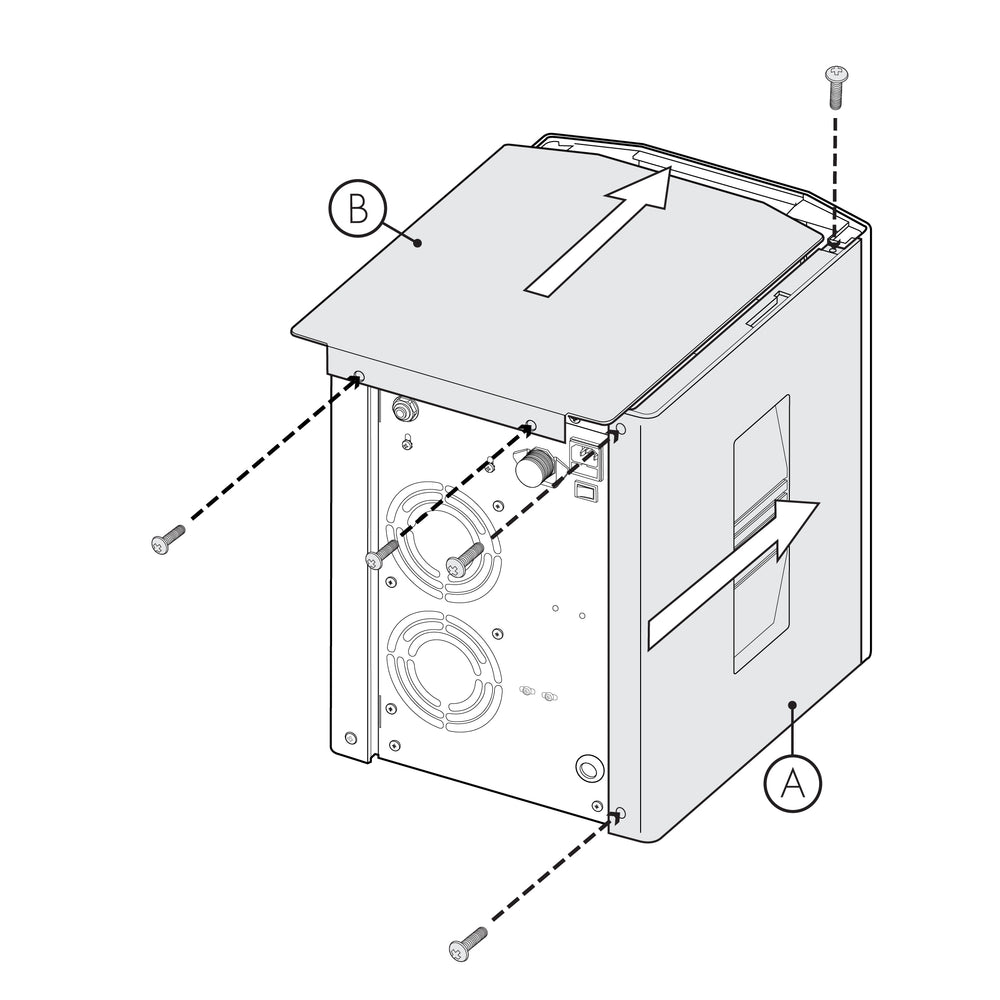

9

Remontez les panneaux de carrosserie. Veillez à remplir à nouveau le réservoir d’eau chaude avant de quitter le mode de mise en service de l’appareil.
