Manuel d’installation et d’utilisation C2/C3 (PRE DEC 2023)
Sécurité
Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances s’ils ont reçu une supervision ou des instructions concernant l’utilisation de l’appareil en toute sécurité et s’ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.
L’unité doit être isolée de l’alimentation électrique avant de retirer tout couvercle. Il faut être très prudent lorsqu’on travaille avec du dioxyde de carbone à haute pression et ne jamais dépasser la pression de fonctionnement maximale de 0,4 MPa (4 bars).
- L’appareil ne convient pas à une installation dans une zone où un jet d’eau pourrait être utilisé.
- L’appareil doit être placé en position horizontale.
AVERTISSEMENT : Veillez à ce que les ouvertures de ventilation dans le boîtier de l’appareil ou dans la structure intégrée ne soient pas obstruées.
AVERTISSEMENT : Lorsque vous positionnez l’appareil, assurez-vous que le cordon d’alimentation n’est pas coincé ou endommagé.
AVERTISSEMENT : Ne placez pas plusieurs prises de courant ou alimentations portables à l’arrière de l’appareil.
Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que:-
- Les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail.
- Les maisons de ferme et les clients des hôtels, des motels et d’autres environnements de type résidentiel.
- Environnements de type chambres d’hôtes
- Restauration et applications non commerciales similaires
le niveau de pression acoustique d’émission pondéré A est inférieur à 70 dB(A)
Le R290/R600a est un propane de qualité frigorifique utilisé dans une large gamme d'unités de réfrigération et de climatisation commerciales. Ce propane très pur a un faible impact sur l'environnement et un potentiel de réchauffement planétaire (PRP) nominal, ce qui signifie qu'il ne possède aucune qualité susceptible de détruire la couche d'ozone. Le R290/R600a est également l'alternative hydrocarbonée préférée de l'Agence de protection de l'environnement (EPA), remplaçant les réfrigérants fluorocarbonés plus nocifs tels que le R22, le R134a, le R404a et le R502. Les appareils équipés de R290/R600a ne peuvent être entretenus et réparés que par des techniciens agréés, dûment formés et certifiés sur le site . |
- Placez toujours le distributeur en position verticale, sur une surface capable de supporter son poids.
- Pendant l’utilisation, l’appareil doit rester en position verticale.
- Une ventilation adéquate doit être prévue. Installez toujours cet appareil avec le kit de ventilation Simple-fit pour garantir un débit d’air adéquat. L’installation de l’appareil sans le kit de ventilation Simple-fit annulera la garantie.
- Gardez la machine à l’abri du soleil, de la chaleur et de l’humidité.
- Des points d’alimentation en électricité et en eau doivent être disponibles à proximité du distributeur, et doivent répondre aux critères spécifiés dans la section « Spécifications » de ce manuel.
- L’environnement dans lequel l’appareil est installé doit être exempt de poussière et de gaz corrosifs/explosifs.
Déchets de produits électriques :
|
Spécification
SYSTÈME DE REFROIDISSEMENT | Serpentin de refroidissement direct en acier inoxydable encastré dans un système à bloc solide pour une action de refroidissement à réponse instantanée. Système de compression ultra efficace avec contrôle capillaire. Réfrigérant R290 respectueux de l'environnement. |
DISPENSE | Robinet à col multiple avec des commandes à levier ergonomiques pour chaque robinet. |
TEMPÉRATURE FROIDE | 2°C - 10°C. |
PRODUCTION PAR HEURE (ProCore+) | 80 litres réfrigérés 80 litres pétillants |
ALIMENTATION ÉLECTRIQUE | 230-240V~50Hz |
CALIBRE DU FUSIBLE | 10A |
CONSOMMATION MAXIMALE D'ÉNERGIE EN FONCTIONNEMENT - RÉFRIGÉRÉ ET AMBIANT | ProCore+ 0.2kW - 230V |
CONSOMMATION MAXIMALE D'ÉNERGIE - RÉFRIGÉRÉ ET PÉTILLANT | ProCore+ 0.3kW - 230V |
CONSOMMATION MAXIMALE D'ÉNERGIE - RÉFRIGÉRÉ, PÉTILLANT ET AMBIANT | ProCore+ 0.3kW - 230V |
COURANT NOMINAL - RÉFRIGÉRÉ ET AMBIANT | ProCore+ 1,5A |
COURANT NOMINAL - FRAIS ET PÉTILLANT | ProCore+ 1,7A |
COURANT NOMINAL - FRAIS, AMBIANT ET PÉTILLANT | ProCore+ 1,7A |
QUANTITÉ DE GAZ RÉFRIGÉRANT | R290 40g |
DIMENSIONS | (l x p x h) 320 x 431 x 375mm. |
POIDS | 27Kg MAX |
CONNEXION D'EAU | Raccordement au réseau - Bulkhead 8mm Push Fit |
MINIMUM À MAXIMUM DE L'EAU D'ENTRÉE PRESSION | 0,05 MPa (0,5 bar) - 1,0 MPa (10 bar) Régulation interne à 0,3 MPa (3 bar) |
RACCORDEMENT C02 | 1/4" Push Fit. |
PRESSION DU CO2 | 0,4MPa (4 Bar) Maximum |
DU MINIMUM AU MAXIMUM DE LA TEMPÉRATURE AMBIANTE D'UTILISATION DE LA PIÈCE | 5°C - 35°C |
COURS CLIMATIQUE | N |
Présentation du modèle
Introduction
Le c2/c3 est un robinet à têtes multiples robuste, simple à utiliser et à entretenir, au design esthétiquement remarquable. Le distributeur sous le comptoir est un refroidisseur ProCore+ conçu pour fournir de l’eau plate, réfrigérée et/ou gazeuse. Tous les matériaux et composants sont testés pendant tout le processus de production afin de satisfaire toutes les attentes.
Présentation des composants et des fonctionnalités
c3 Robinet - Principaux composants
Contenu : 1 no Tour de robinet 2/3 no Entretoises de robinet 2/3 no Leviers de robinet
1 pas de jeu d’étiquettes de distribution 1 pas d’écrou de robinet 1 pas de joint de montage

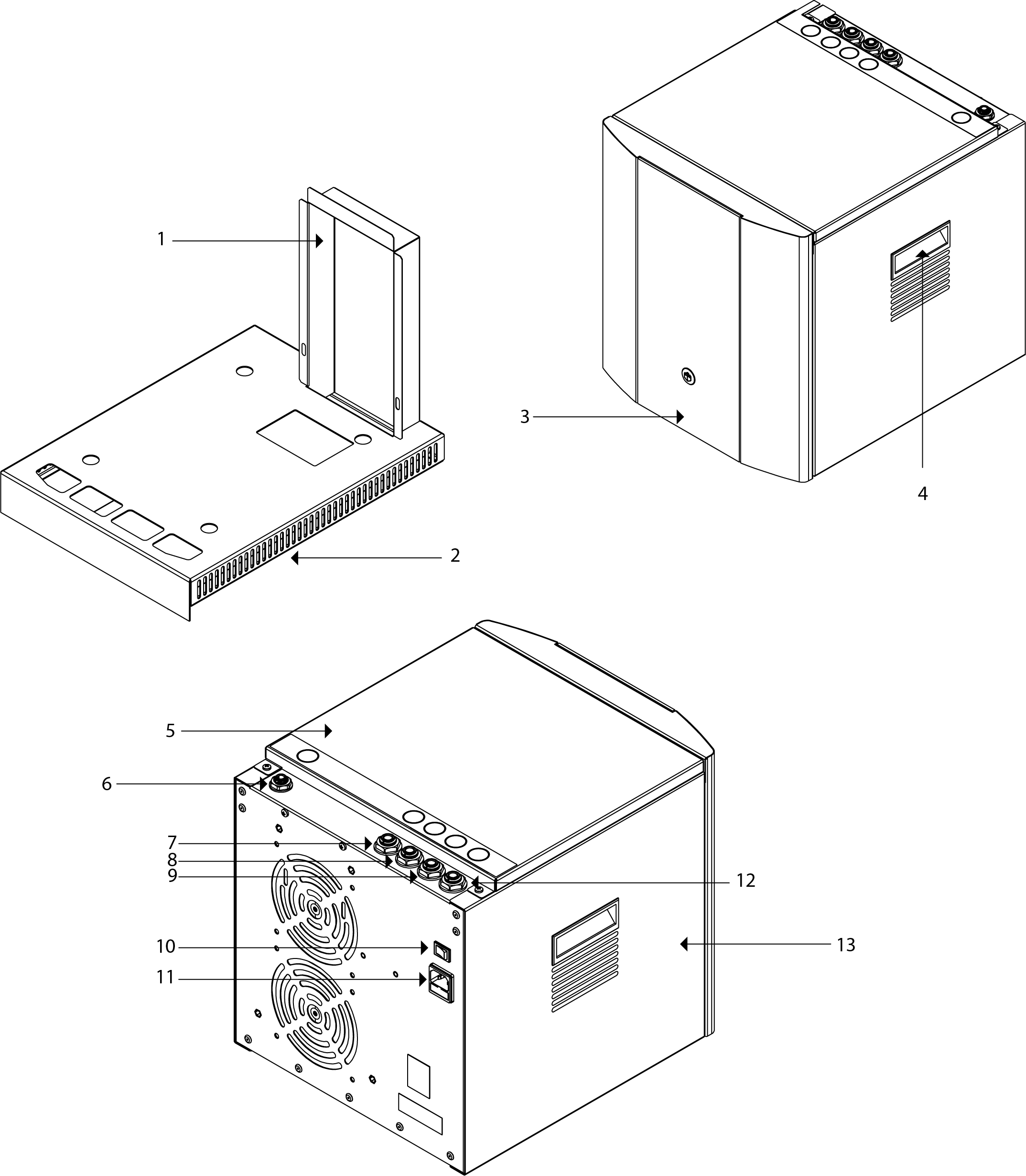

ProCore électronique - Principaux composants
Contenu:
1 pas d’unité sous-comptoir
1 ensemble de cordon d’alimentation de 2,0 m
1 no Régulateur Co2 avec jauge et tube de connexion*.
1 no ProCore Simple-fit Ventilation Kit
Veuillez noter :
Le kit d’installation sur le secteur et les filtres sont fournis en supplément.
selon les besoins individuels de la commande.
*Versions pétillantes uniquement
Dimensions

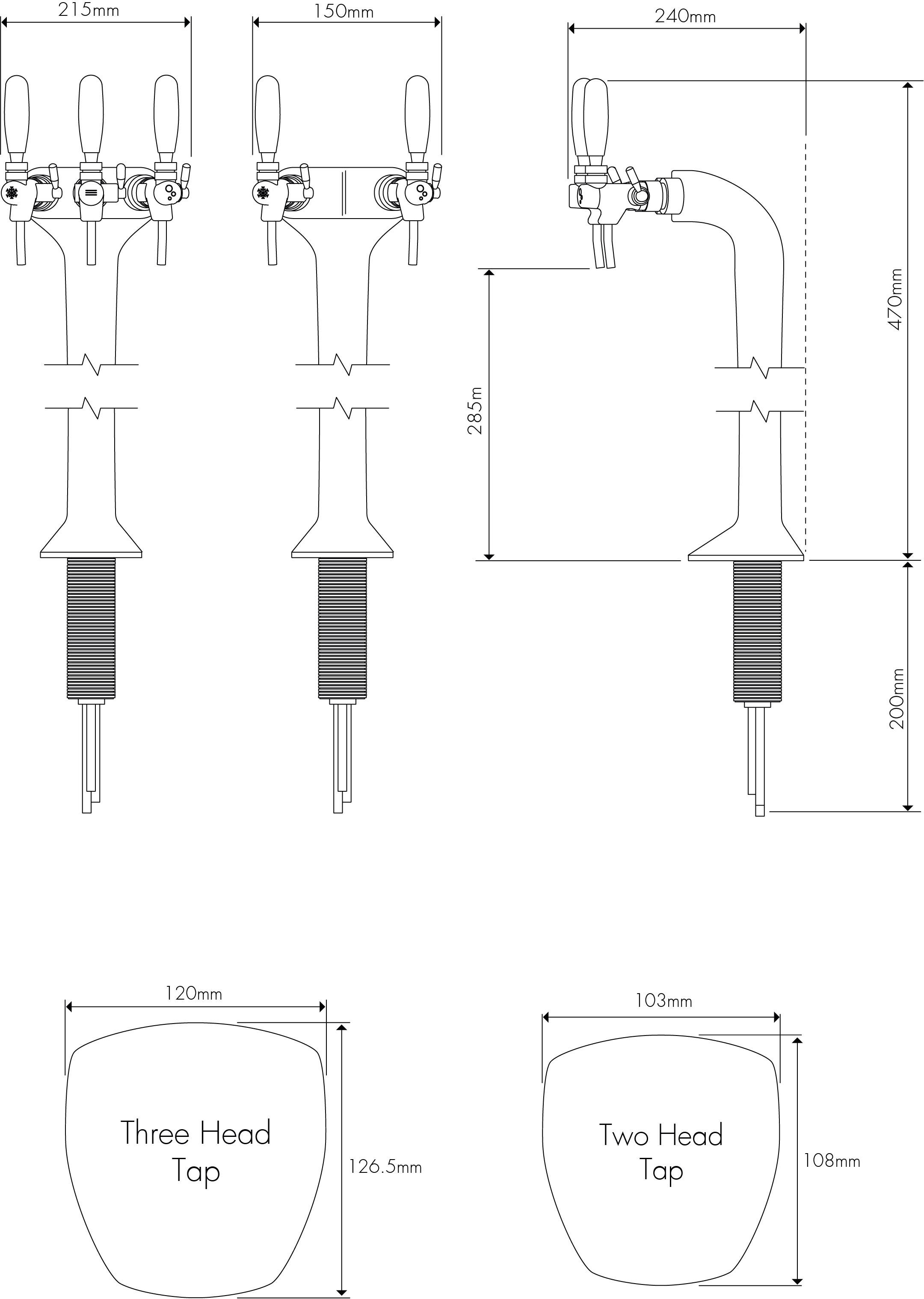

Appuyez sur Dimensions

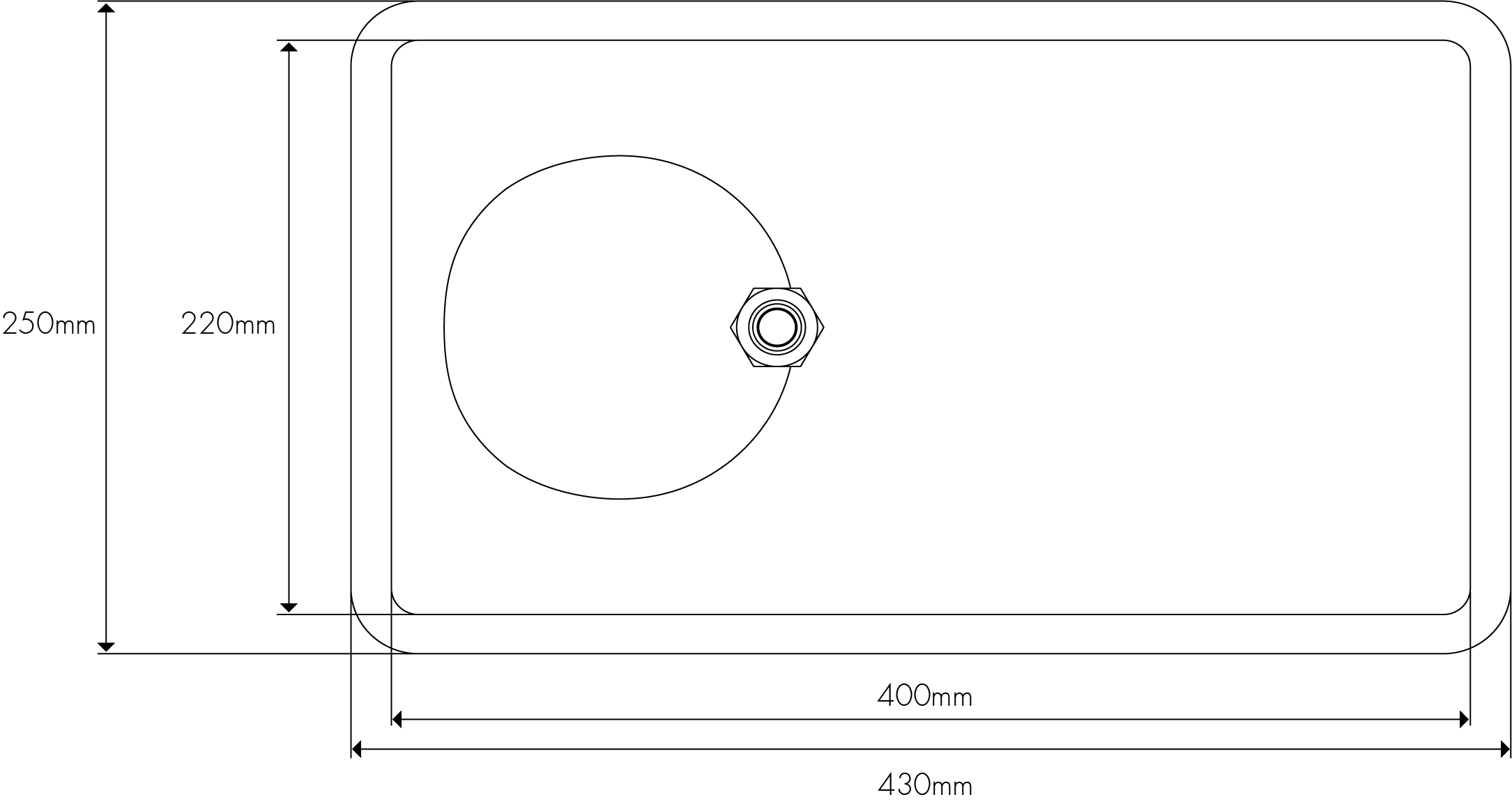

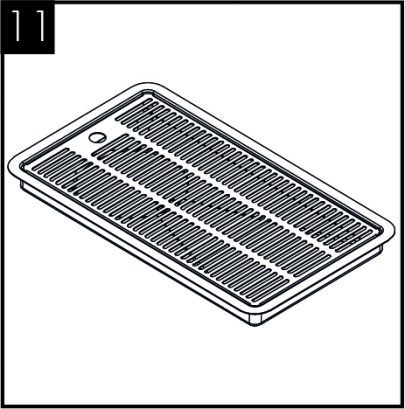

Dimensions de l’égouttoir

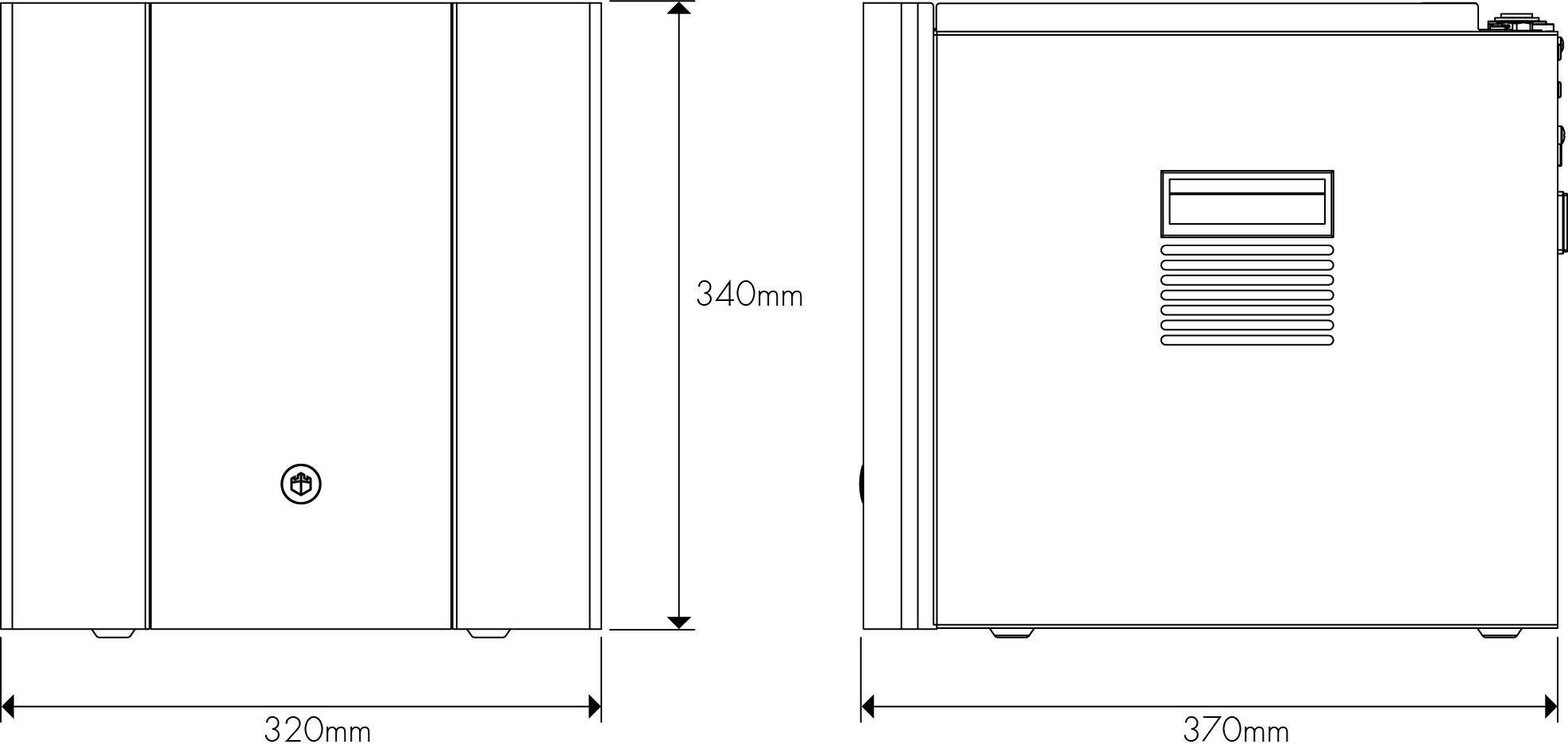

Dimensions du manuel ProCore
Installation

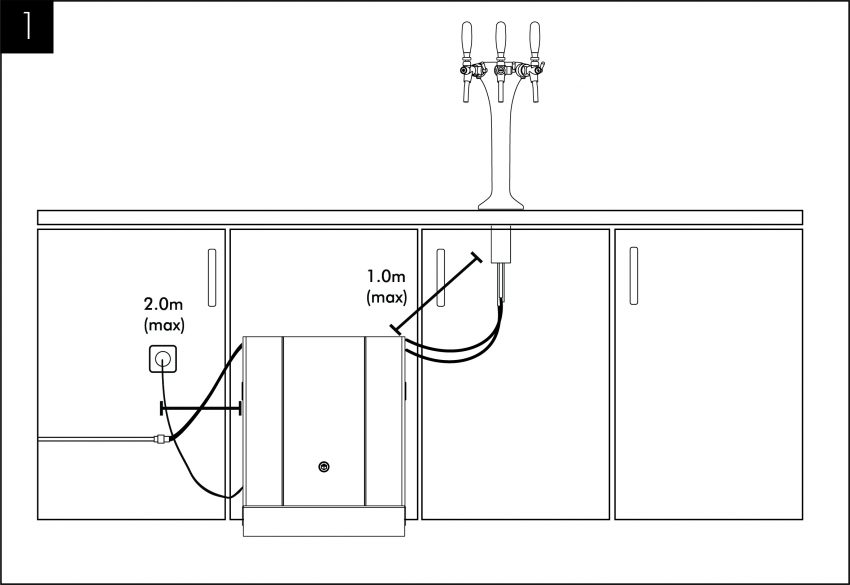

Exigences d'installation
Identifiez un emplacement approprié pour l’unité ProCore. Il doit être positionné à moins de 1,0 m du robinet et à moins de 2,0 m des raccords de service appropriés. Veillez à laisser suffisamment d’espace pour le kit d’évent Simple-fit qui doit être installé avec l’appareil. L’unité ProCore doit être installée conformément aux exigences de la législation en vigueur :
- Les règles de construction appropriées en appliquant soit les Building Regulations (Angleterre et Pays de Galles), les Building Regulations (Ecosse) ou les Building Regulations (Irlande du Nord). Dans les territoires autres que ceux indiqués, les réglementations locales en vigueur doivent être respectées.
- Les règlements sur l’approvisionnement en eau (raccords d’eau) (Angleterre, Pays de Galles et Irlande du Nord) ou les règlements sur l’eau en Écosse.
L’appareil ne doit pas être installé dans un endroit où il risque de geler. Si l’on pense que l’appareil est gelé, il ne doit pas être mis en marche. Il faut le laisser dégeler et l’inspecter minutieusement pour s’assurer qu’il n’est pas endommagé.
Exigences de service
- Eau : Eau potable du réseau – régulation interne à 0,3MPa (3 bars)
- CO2 : CO2 de qualité alimentaire à fournir
- Pression minimale du réseau 0,05MPa (0,5 bar)
- Électricité : alimentation 5A – Protection contre les fuites à la terre
- Raccordement de l’évacuation des déchets
Modèles de découpe
Gabarit de découpe de la base de l'évent ProCore
Nous vous recommandons de vérifier les dimensions du kit de ventilation ProCore Simple-fit à l’aide du gabarit de découpe avant de découper le meuble bas.
Téléchargez ou commandez le modèle de découpe de la base de l'évent ProCore ici

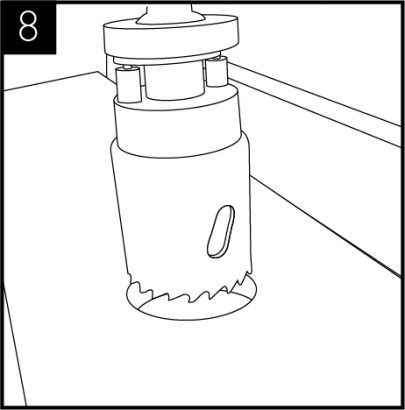

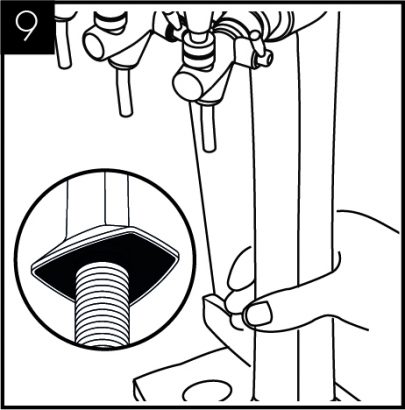

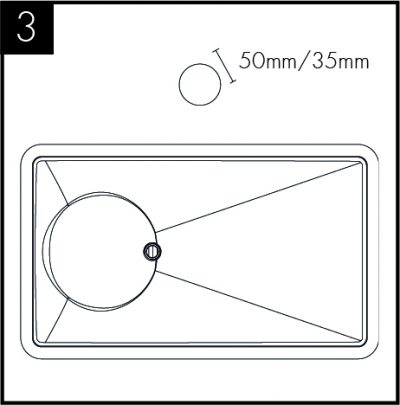

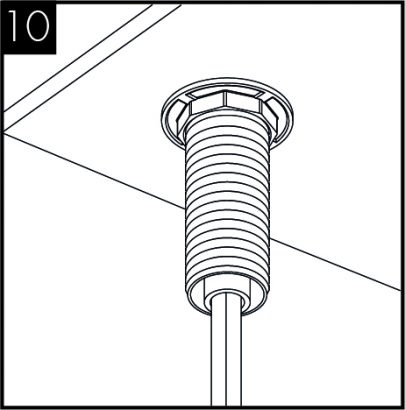

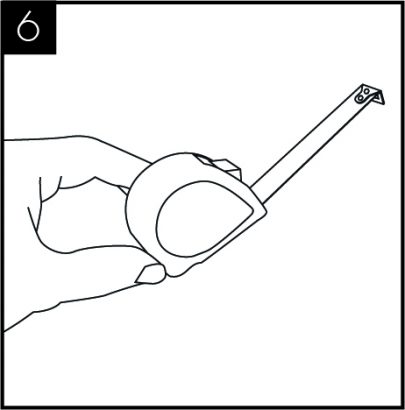

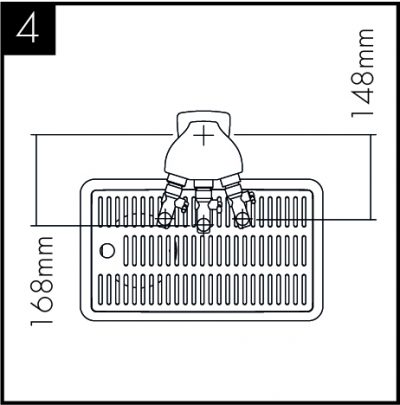

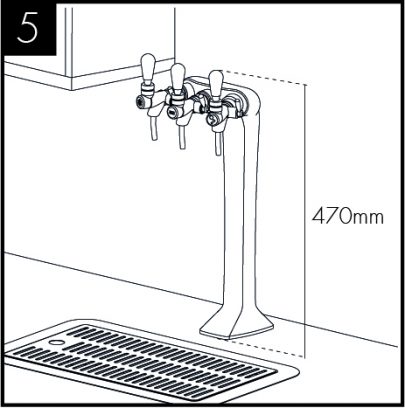

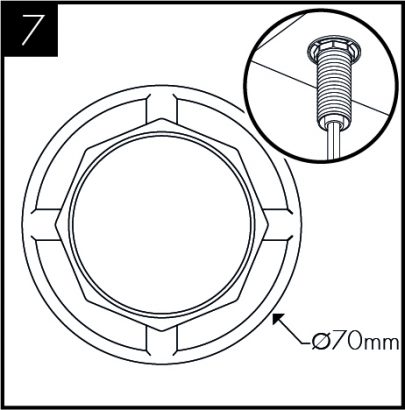

Gabarit de découpe pour robinet et égouttoir
Nous vous recommandons de vérifier les dimensions du robinet et du larmier à l’aide du gabarit de découpe avant de découper le plan de travail.
Opération

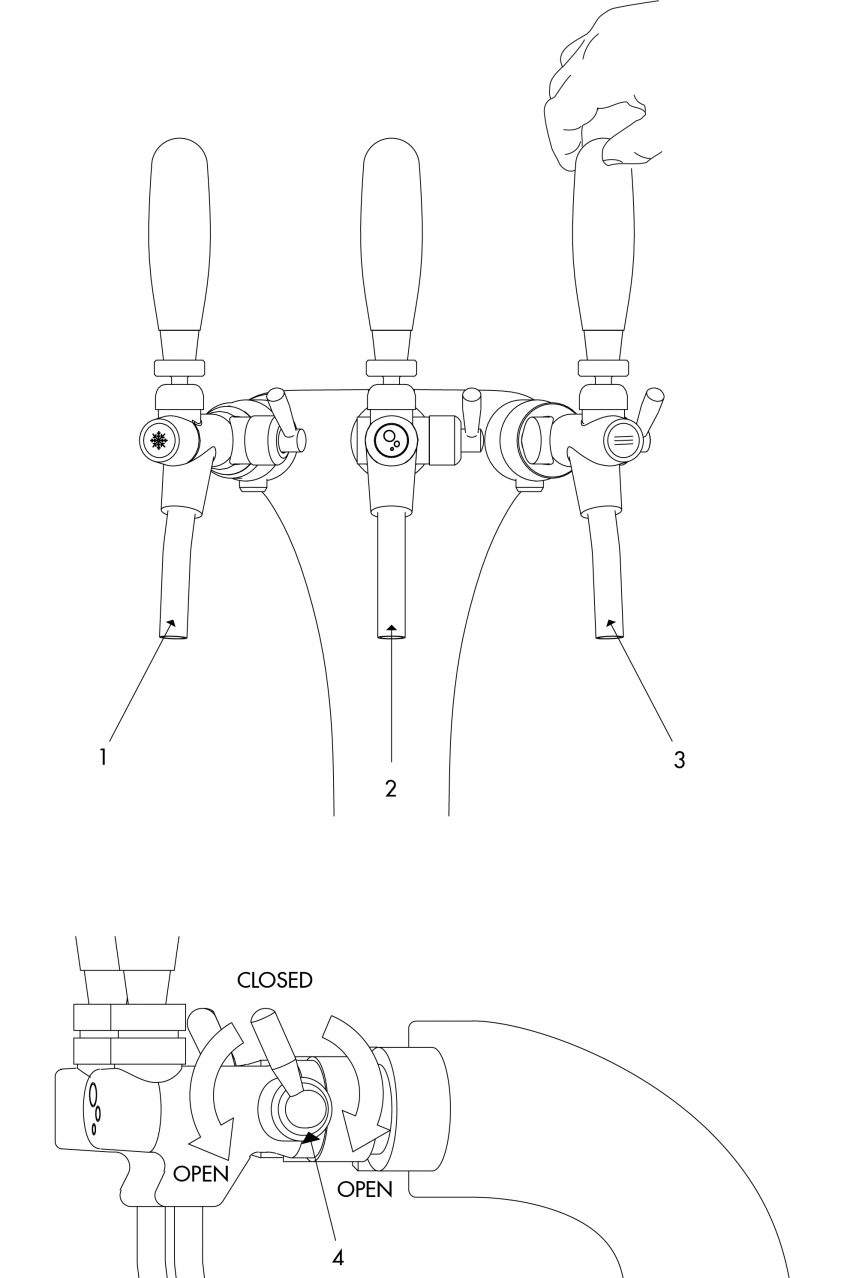

Fonctionnement du robinet
Installation du système de ventilation
Lorsque les unités sous plan Borg & Overström sont installées à l’intérieur d’une armoire ou d’un boîtier, une ventilation adéquate est recommandée pour s’assurer qu’elles fonctionnent de manière satisfaisante. Pendant un cycle de refroidissement, il est normal que l’unité produise de la chaleur, et le but de la ventilation est de fournir un apport d’air qui peut absorber la chaleur générée qui s’accumulerait autrement à l’intérieur de l’armoire ou du boîtier, et réduirait les performances de refroidissement de l’unité . Le montant
de chaleur générée par le cycle de refroidissement dépend directement de la quantité d’utilisation – plus l’utilisation est élevée, plus la chaleur produite est importante. Pour assurer une ventilation adéquate, nous recommandons que les grilles d’aération/évents soient installés tels qu’ils sont fournis (ou que des ouvertures d’aération soient formées) dans l’armoire pour permettre un flux d’air comme indiqué ci-dessous. Normalement, cela devrait suffire pour toutes les situations.
Important : avant de faire des découpes dans le placard ou la plinthe, assurez-vous que la zone à découper est exempte de conduites d’eau. ou des câbles électriques. Il y a un risque de blessure grave ou de mort si les câbles électriques sont coupés, et des dommages importants à l’appareil. propriété si une conduite d’eau est coupée.
REMARQUE : Toute obstruction aura un effet négatif sur la circulation de l’air vers l’appareil, ce qui peut entraîner de mauvaises performances, une surchauffe ou une panne du réfrigérateur.

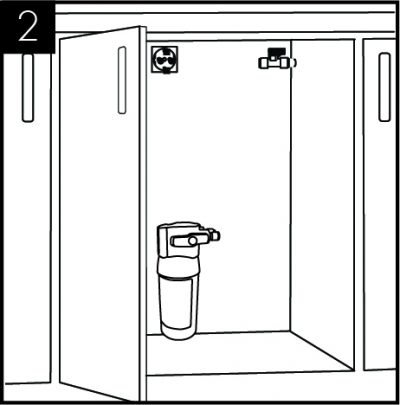

Installation ProCore et raccordement à l'eau
L’utilisation d’un kit d’installation Borg Overström est fortement recommandée. Tous les kits ont été conçus pour inclure toutes les pièces dont vous avez besoin pour installer correctement et en toute sécurité nos distributeurs. Pour vous assurer que vous sélectionnez le bon kit pour le modèle que vous installez, veuillez consulter le site web ou contacter notre équipe d’assistance.
Toutes les installations de distributeurs d’eau doivent comporter un bloc d’eau. Un bloc d’eau est commodément inclus dans chacun de nos kits d’installation. Si vous n’utilisez pas le kit d’installation Borg Overström, veillez à installer un bloc d’eau, faute de quoi toute demande d’assurance pour les dégâts des eaux résultant d’un dysfonctionnement du distributeur d’eau sera rejetée.
Pour les kits d’installation et les blocs d’eau, veuillez consulter notre magasin. ici.
REMARQUE : Le filtre à eau situé sur la ligne d’alimentation de l’appareil doit être prélavé avant que l’eau ne soit raccordée à l’appareil.
Débit d'eau pétillante - Versions pétillantes uniquement
Entretien et nettoyage
Guide de désinfection
Le produit est fourni par l’usine dans un état propre, mais nous recommandons qu’une procédure d’assainissement soit effectuée au point d’installation, conformément aux instructions d’assainissement relatives à ce modèle, que vous trouverez dans le manuel d’instruction et d’utilisation correspondant . REMARQUE : Si vous n’utilisez pas les produits et processus d’assainissement approuvés par Borg Overström, votre garantie sera invalidée.
Cette opération ne doit être effectuée que par du personnel formé.
Une procédure de désinfection est recommandée tous les 6 mois.
Fermez l’arrivée d’eau du réseau
Appuyez brièvement sur le bouton de distribution de produits réfrigérés pour libérer la pression d’eau interne de la machine.
Retirer le filtre existant
Utilisez du gel pour les mains et mettez des gants de protection.
Ajouter 25 ml de solution d’assainissement interne Bioguard à une cartouche de filtre de service propre et vide.
Connectez-vous à la tête de filtre.
Ouvrez l’arrivée d’eau, laissez la cartouche du filtre de service se remplir.
Distribuez de l’eau à l’aide du bouton froid jusqu’à ce que l’eau apparaisse rose. Répétez l’opération avec les boutons d’eau gazeuse et d’eau ambiante.
Laissez la solution à l’intérieur de la machine pour que la désinfection fasse effet (minimum 5 minutes) tout en nettoyant soigneusement le distributeur à l’extérieur. (Toutes les opérations d’entretien doivent être effectuées avec le distributeur éteint).
Portez une attention particulière au robinet de distribution et aux commandes à bouton-poussoir. Pour cela, utilisez le désinfectant externe et les lingettes désinfectantes Sterizen.
N’oubliez pas d’inclure le bac d’égouttage. Si un système de trop-plein de déchets est installé, videz-le et rincez-le avec une petite quantité de liquide de désinfection si nécessaire.
Traitez les éventuelles marques cosmétiques si nécessaire. Pour cela, nous recommandons l’utilisation de l’assainisseur externe Bioguard.
Rebranchez l’alimentation et mettez le distributeur sous tension.
Une fois le nettoyage externe terminé (5 minutes minimum), rincez la machine à l’aide du bouton froid avec de l’eau propre jusqu’à ce que l’eau de distribution soit claire. Répétez brièvement l’opération avec les boutons ambiant et pétillant s’ils sont présents.
Coupez l’eau et appuyez brièvement sur le bouton de distribution de produits réfrigérés pour libérer la pression d’eau interne de la machine.
Retirez le filtre de service. Conservez le filtre de service pour le réutiliser.
Installez le nouveau filtre et ouvrez l’arrivée d’eau.
Pré-rincer le nouveau filtre aux déchets en utilisant le bouton froid jusqu’à ce que l’eau apparaisse claire et sans air. Rincez avec une petite quantité d’eau pour vérifier toutes les fonctions.
Veuillez noter que ce liquide d'assainissement contient un agent caustique/alcalin actif. Utilisez-le toujours de manière responsable et avec précaution, en vous rappelant qu'en raison de sa nature alcaline, un contact concentré/prolongé inutile avec tout matériau, y compris les métaux, peut causer des dommages. Après utilisation, rincez toujours toutes les surfaces de contact avec de l'eau propre. | Évitez le contact avec la peau et portez des gants de protection lors de la manipulation des liquides de désinfection. En cas de contact avec la peau, rincer immédiatement à l'eau froide et propre. |

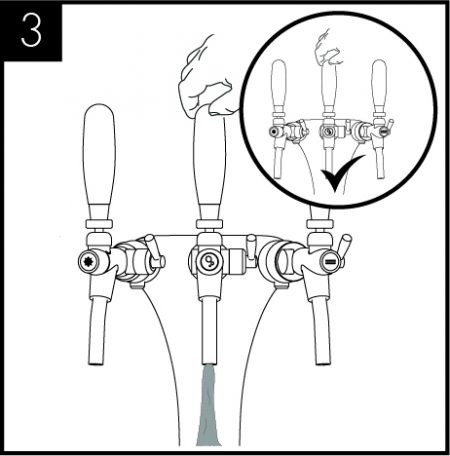

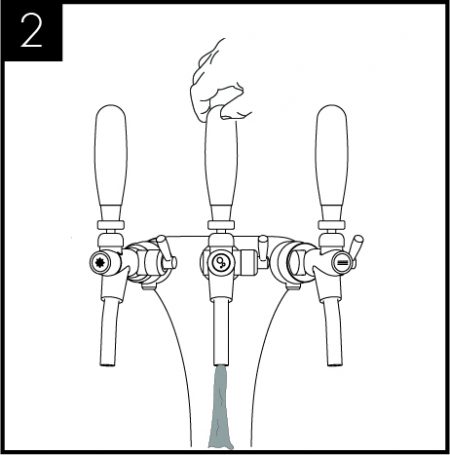

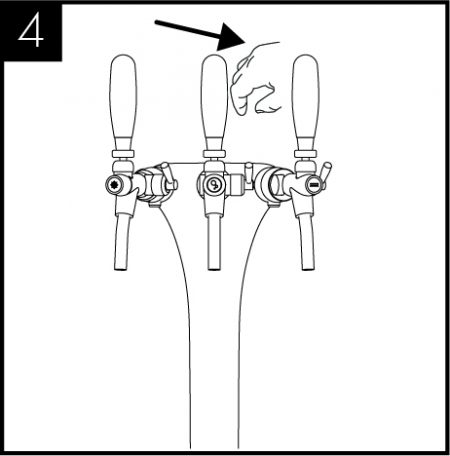

Vider le réservoir de CO2
Dépannage avancé
Diagnostic des défauts
Problème/Rapport | Cause possible | Action suggérée |
---|---|---|
Pas de distribution d'eau | Pression de l'eau | Vérifiez le régulateur de débit d'eau sur le robinet. |
Pas d'eau pétillante | Pas de pression de CO2 | Vérifiez la bouteille de CO2, le régulateur et le clapet anti-retour. La pression d'alimentation doit être de 58 psi (4bar), remplacez-la si nécessaire. |
Le réservoir du carbonateur ne se remplit pas | Vérifiez que la sonde du carbonateur n'est pas en court-circuit avec la terre. Vérifiez que la pompe n'a pas dépassé le temps imparti, éteignez et rallumez l'appareil, puis purgez le carbonateur. | |
Eau isolée de la machine | Vérifiez l'alimentation en eau. | |
Carbonatation de mauvaise qualité | Pression de CO2 incorrecte | Vérifiez la bouteille de CO2, le régulateur et le clapet anti-retour. La pression d'alimentation doit être de 58 psi (4bar), remplacez-la si nécessaire. |
Air dans le réservoir du carbonateur | Visitez pour voir les étapes de la purge du réservoir. | |
Résidus dans le réservoir de carbonatation | Après une utilisation prolongée, un film de surface peut se développer dans le réservoir du carbonateur. Se référer aux instructions de nettoyage et de désinfection. | |
Boissons tièdes | Flux d'air réfrigérant insuffisant dans le réfrigérateur . | Vérifiez que le condenseur n'est pas bloqué. Vérifiez l'alimentation des ventilateurs de refroidissement (230 V CA). Si l'alimentation est présente, remplacez les ventilateurs. Si l'alimentation n'est pas présente, passez au compresseur. L'alimentation des ventilateurs et du compresseur est liée. |
Le compresseur ne fonctionne pas | Vérifiez l'alimentation du compresseur (230V AC). Vérifiez que la sonde NTC n'est pas défectueuse. Vérifiez que le système n'est pas surchauffé. Laissez l'appareil refroidir et vérifiez qu'il n'y a pas d'obstruction du flux d'air. Une fois l'appareil refroidi, le système de réfrigération redémarre. Si le problème persiste, contactez le support technique. | |
Panne de réfrigérateur | Si le compresseur et le ventilateur fonctionnent et qu'il n'y a pas de refroidissement, contactez le support technique. |

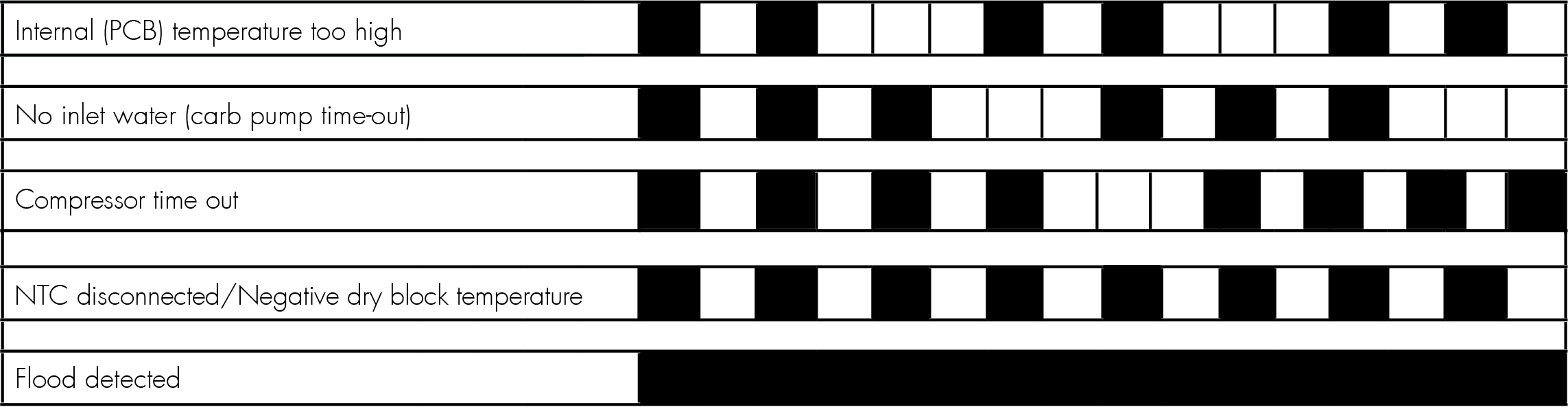

Codes d'erreur
Informations techniques
Chemin d'eau - réfrigéré et ambiant
Chemin de l'eau - réfrigérée et pétillante
Chemin de l'eau - réfrigérée, ambiante et pétillante
Schéma du circuit réfrigéré et ambiant C2/C3
Schéma du circuit réfrigérant et pétillant C2/C3
Schéma du circuit réfrigéré, ambiant et pétillant C2/C3
Pièces détachées
Schéma éclaté des pièces du ProCore
Schéma éclaté des pièces C2/C3
Liste des pièces détachées
Référence | Description | CA | CS | CSA |
---|---|---|---|---|
462855 | Connecteur pour tête de cloison 8 mm | - | - | - |
462325 | Connecteur pour tête de cloison 1/4 | - | - | |
701076 | PRV 8mm - ProCore | - | - | - |
462859 | Coude de tige de 8 mm | - | - | - |
462869 | Coude égal 8mm | - | - | - |
462360 | Té égal 8mm | - | - | |
462375 | Coude de 5/16'' à 1/4 | - | - | |
462851 | Réducteur droit 8>6mm | - | - | |
462857 | Coude réducteur 8>6mm | - | - | |
701263 | Compensateur 6mm | - | - | |
462667 | Soupape de sécurité de 8 mm | - | - | |
462668 | Clapet de sécurité 1/4 | - | - |
Part No. | Description | CA | CS | CSA |
---|---|---|---|---|
720148 | Main Control PCBA | • | • | • |
701076 | 8mm PRV - ProCore+ | • | • | • |
462667 | 8mm Safety Check Valve | • | • | |
462668 | 1/4'' Safety Check Valve | • | • | |
700721 | Top Panel Asm | • | • | • |
720117 | Right Panel Asm | • | • | • |
720113 | Left Panel Asm | • | • | • |
720045 | Front Panel Asm | • | • | • |
701537 | Pump | • | • | • |
700085 | Cooling Fan | • | • | • |
701343 | UV Asm | • | • | • |
700922 | Flow Switch | • | • | • |
702418 | Cape Washer | • | • | |
701596 | UV Control Board | • | • | • |
720023 | Temperature Probe | • | • | • |
Référence | Description | CA | CS | CSA |
---|---|---|---|---|
604606 | Tour de robinet 2 sorties chromé | • | • | |
604631 | Tour de robinet 3 sorties chromé | • | ||
604010 | Entretoise de taraudage | • | • | • |
701819 | C2/C3 Levier de robinetterie avec compensateur | • | • | • |
609124 | Jeu d'étiquettes en dôme pour robinets | • | • | • |
462872 | Connecteur droit égal 8mm | • | • | • |
604033 | C2/C3 Poignée de robinet - Chromée | • | • | • |
604034 | C2/C3 Poignée de robinet - Plastique noir | • | • | • |
702831 | Tête de vis M5 SS C2/C3 Paquet de 10 | • | • | • |
702832 | Joint pour piston C2/C3 Paquet de 10 | • | • | • |
